Methodik · Bergbau-Wende in Deutschland

Geltungsbereich: Diese Auswertung deckt 22 Städte in fünf deutschen Bergbau-Regionen ab (Rheinisches Revier, Ruhrgebiet, Lausitz, Mitteldeutsches Revier, Saarland) plus Ibbenbüren in Westfalen. Eine Erweiterung auf Salzbergbau (K+S Stetten, Heilbronn), Mansfelder Land sowie ehemalige DDR-Uranbergbau-Regionen ist in Vorbereitung.

Inhalt des Bundles

Datei	Inhalt
bergbau_master_de.csv	Master-Tabelle: pro Stadt drei Polygon-Methoden (5 km Kreis, Stadt-Verwaltung, OSM Residential) mit n-Punkte, Median und vier Schwellwert-Anteilen (Hebung > 2 / > 5 mm/Jahr, Senkung > 2 / > 5). 22 Bergbau-Städte in fünf Regionen.
bergbau_master_de.json	Gleicher Inhalt im JSON-Format, plus Metadata-Block (Release, Ampel-Schwellen, Lizenz).
build_visuals.py	Render-Skript für die vier Visualisierungen (matplotlib + geopandas). Reproduzierbar, alle Werte hardcoded.
map_overview_de.png	DE-Hauptkarte: vier Marker für die exemplarischen Befunde Bottrop / Cottbus / Tagebau Nochten / Saarbrücken.

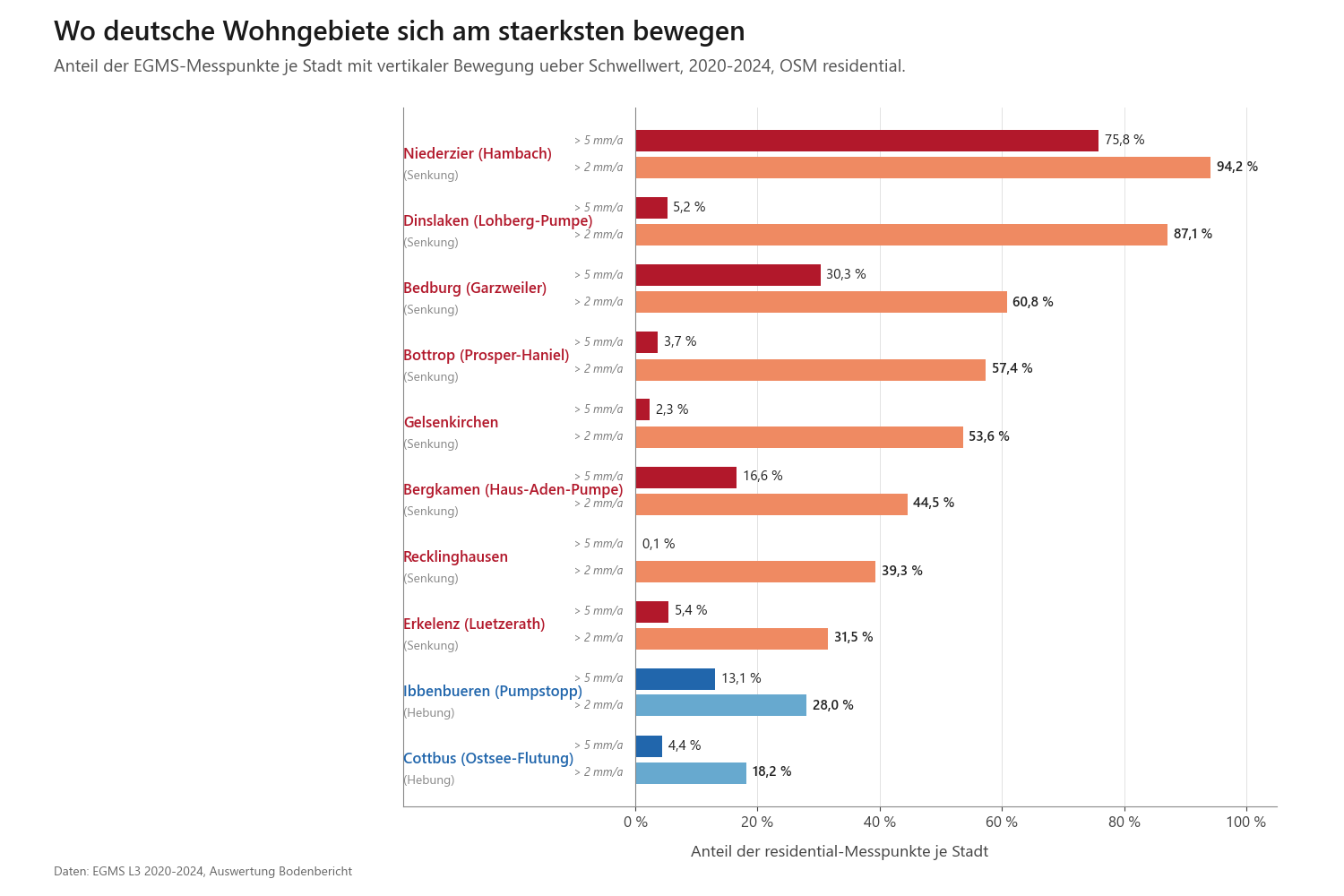

chart_ruhr_residential.png	Wohngebiets-Balkenchart: Cottbus Hebung vs Bottrop, Gelsenkirchen, Recklinghausen Senkung.

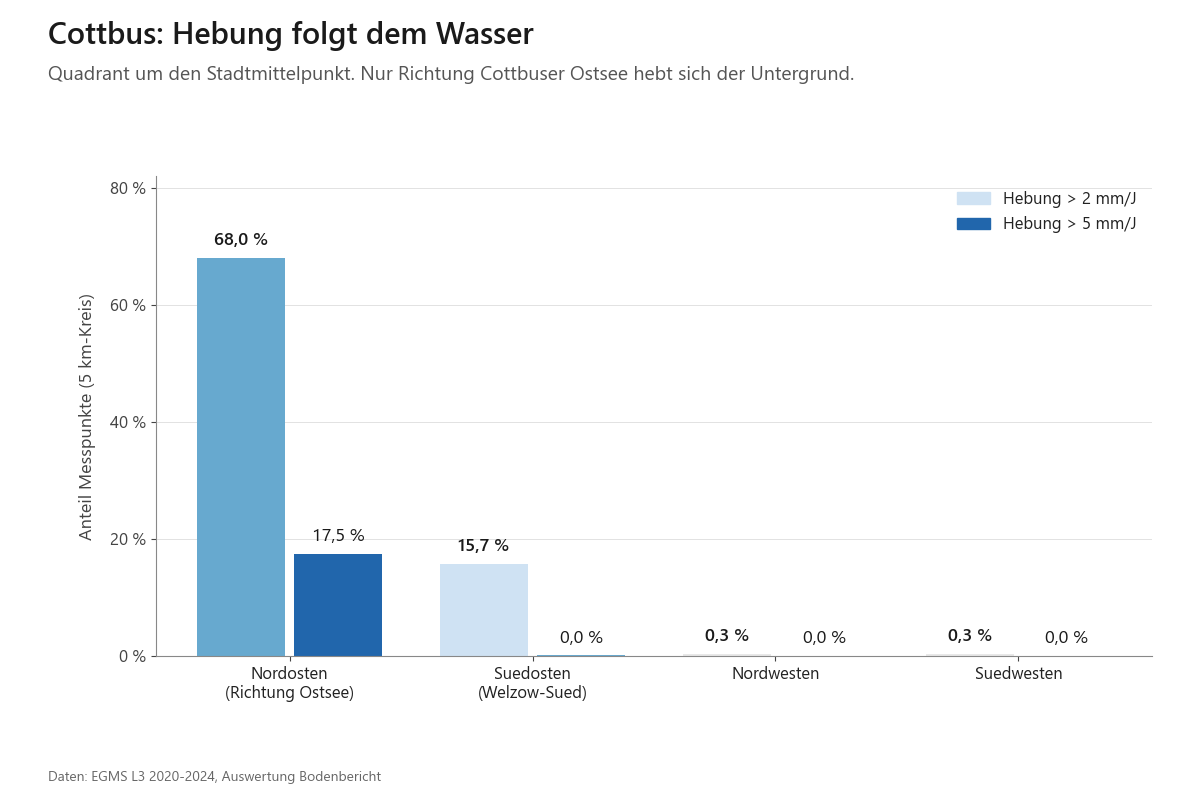

map_cottbus_quadrants.png	Cottbus Quadranten: NE / SE / NW / SW im 5-Kilometer-Kreis, Hebung gegen Distanz zum Cottbuser Ostsee.

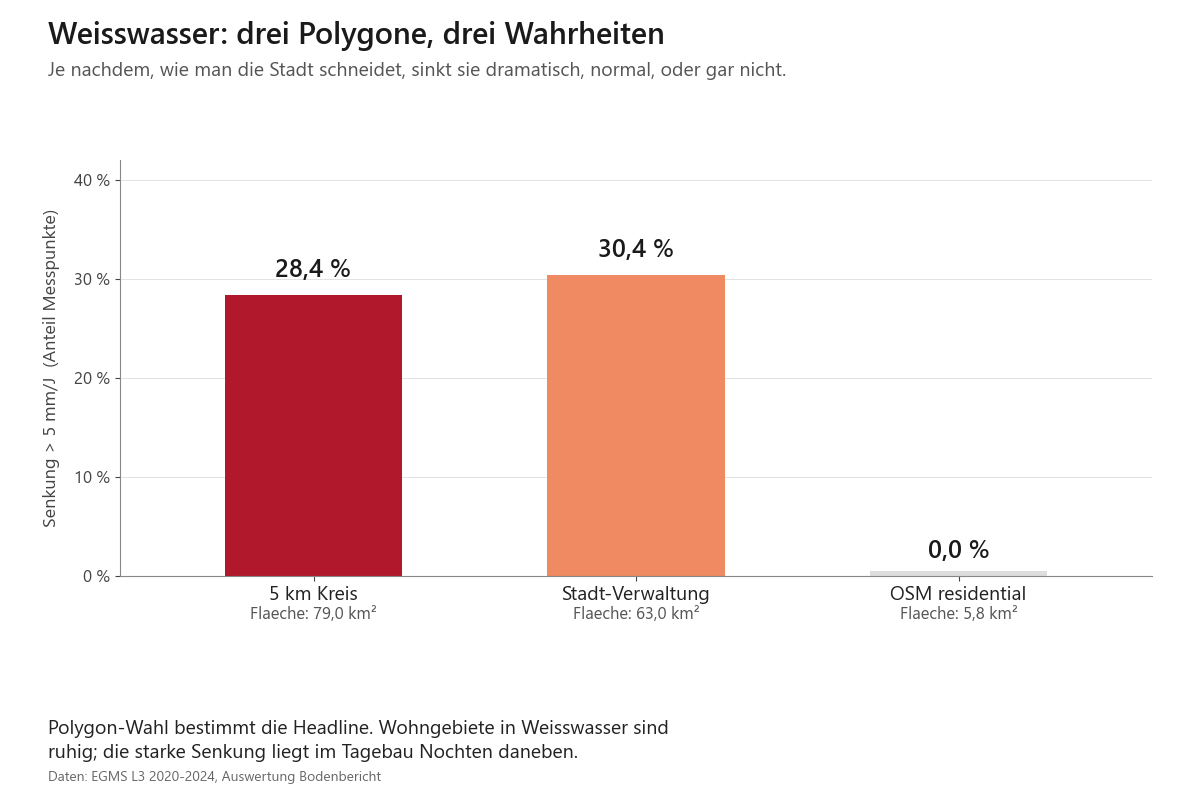

map_weisswasser_polygons.png	Weißwasser drei Polygone: 5-Kilometer-Kreis vs Stadt-Verwaltung vs Residential, jeweils Anteil Senkung > 5 mm/Jahr.

Datenquellen

EGMS L3 Vertikalvelocity, Release 2020-2024: Copernicus Land Monitoring Service, Lizenz CC BY 4.0. Pflicht zur Quellennennung. Direktbezug über das offizielle Portal: egms.land.copernicus.eu. Für Deutschland aktuell 10,8 Mio Messpunkte (Vorgängerrelease 2019-2023: 7,92 Mio).

Stadt-Polygone: OpenStreetMap, Administrationsgrenzen admin_level=6 (kreisfreie Städte) und admin_level=8 (kreisangehörige Gemeinden). Stand Mai 2026. ODbL-Lizenz.

Residential-Polygone: OpenStreetMap, landuse=residential aller Ways und Relations innerhalb des jeweiligen Stadt-Polygons. ST_Union, dann ST_Intersection mit dem Stadt-Polygon. ODbL-Lizenz.

Cross-Reference-Quellen für die Story-Frames:

BGR Bodenbewegungsdienst Deutschland (BBD) als unabhängige zweite Persistent-Scatterer-Auswertung auf Sentinel-1-Basis
Bodenbewegungskataster NRW (Bezirksregierung Köln), amtliche Sicht auf das Ruhrgebiet
RAG Aktiengesellschaft, Bergbau-Informationsdienst mit Hebungsmonitor
Integrales Monitoring Grubenwasseranstieg NRW
Cottbuser Ostsee Portal (LMBV)
Saarland Bergbehörde, Grubenwasserhaltung Erfahrungswerte

Methode in einem Absatz

Pro Stadt verschneiden wir das Polygon mit den EGMS-Vertikalpunkten in PostGIS via ST_Within. Wir berechnen drei Polygon-Varianten: 5-Kilometer-Kreis um den amtlichen Stadtmittelpunkt (Geography-Distanz), Stadt-Verwaltungs-Polygon aus OSM, sowie Residential-Schnitt aus landuse=residential ∩ Stadt-Polygon. Pro Polygon ziehen wir Median, P10, P90 sowie die Anteile der Punkte mit Vertikalvelocity > 2, > 5, < -2 und < -5 Millimetern pro Jahr. Die Quadranten- und Distanz-Aufrisse für Cottbus und Weißwasser arbeiten zusätzlich mit ST_Distance zur jeweiligen Tagebau- bzw Restsee-Mitte. Alle Headlines im Blog-Artikel beziehen sich ausschließlich auf den Residential-Schnitt.

Limitationen

Trend-Aussagen mit zwei überlappenden 4-Jahres-Mittelwerten. Die EGMS-Releases 2019-2023 und 2020-2024 überlappen drei Jahre. Aussagen über Beschleunigung oder Verlangsamung sind aus zwei Mittelwerten nicht sauber ableitbar, sondern brauchen Zeitreihen pro einzelnem Messpunkt (EGMS L2b, etwa 240 Beobachtungen pro Jahr).
Persistent-Scatterer-Algorithmus. EGMS und BGR BBD nutzen unterschiedliche PSI-Algorithmen auf der gleichen Sentinel-1-Datenbasis. Die Größenordnungen sind vergleichbar, einzelne Punkte können sich unterscheiden. Eine systematische BBD-Cross-Validation für die Bergbau-Story ist noch nicht durch.
Adress-Genauigkeit. EGMS misst Persistent Scatterers (stabile Reflektoren wie Gebäudekanten, Brücken, Fahrbahnen). Sie sind nicht gleichmäßig verteilt; in Wohngebieten typischerweise dichter, in Vegetation seltener. Stadt-aggregierte Anteile sagen nichts über eine konkrete Adresse aus.
Vertikale Komponente nur. EGMS liefert auch Ost-West-Velocity. Diese ist hier nicht ausgewertet; relevant ist sie vor allem für Hangbewegungen und Tagebau-Vorfeld-Setzungen.
Kausalattribution. Aus EGMS allein folgt keine Kausalität. Cottbus-Hebung im NE-Quadranten ist räumlich konsistent mit der LMBV-Flutung des Cottbuser Ostsees; die Attribution selbst ist eine LMBV-Aufgabe, kein EGMS-Befund.
